辦公樓語音數據布線系統方案

　　1.概述

　　本方案布線系統類型選定為超五類標準。

　　整個系統為兩級的星型結構，主配線間設在五層管理四、五層的信息點及電話線路；六層無線通信設備貿易總部設子配線間，專門對六層信息點及電話線路進行管理，兩級配線間之間有五條超五類線路供網絡系統主干聯接。信號傳輸帶寬為100兆赫茲。其拓?fù)浣Y(jié)構及應用示意見下圖。

　　為將電話線路引入兩個機房，在四、五、六層的弱電豎井各設置了一個50回線電話配線箱，并引出一條50對電話電纜到達機房的話音配線架。為支持用戶的 電話會議系統，還在六層語音配線架前插入了一個200回線的電話配線架，將其中的30回線經30對電話電纜送到6-3多功能會議室的電話會議系統并返回， 從而為其提供多30條電話線路供電話會議使用。在投入試運行后，還根據用戶的要求在六層弱電豎井到機房配線架之間增設了一條50對電話電纜。

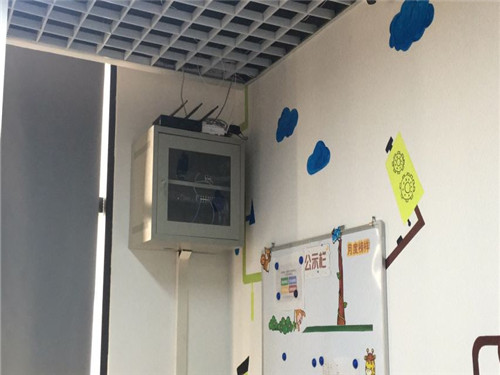

　　位于機柜正面的水平配線架和電話主配線架均采用統一的RJ45快接式配線架，以方便管理。

　　本布線系統能夠支持目前市場上幾乎所有的網絡通信設備廠商的產品，用戶今后在通信終端產品市場上的選擇是完全自由和靈活的。

2.實現功能

　　1)支持流行的網絡應用。如：100兆快速以太網、155兆ATM、622兆ATM、IBM令牌環等。

　　2)支持所有的語音應用。如電話、傳真、電話會議、數字電話、ISDN等。

　　3)支持靈活的系統管理。用戶可自己進行系統內部的管理，全部的管理都可在配線間集中進行。具體有以下幾個方面：

　　每一個信息插座可以隨時接入到數據網絡或話音網絡中。

　　在數據網絡中，可以隨時實現對每一個接入插座的管理，包括：禁止或允許用戶在該插座上接入的管理，接入不同網段或不同級別的交換機端口的管理，進行不同部門子網的隔離（包括進行物理隔離）管理等。

　　特別設計的配線系統支持電話外線的兩個用戶共享，每條外線可供該系統中的任意兩個用戶并聯接入（即通常所說的并機），還可以隨時實現對每一個接入插座上電話用戶的禁止或允許使用，接入外線或內線（如配置內部交換機時）選擇，電話號碼的重新分配、調整。

　　3.系統結構及設備配置

　　本布線系統分布在一個集中的三層樓中。從用戶內部管理關系看，數據系統分為兩級，四層、五層為一級，六層為二級，每級均采用星形拓?fù)浣Y(jié)構，所有的信息 點直接聯接到本級主配線架，六層配線架通過主干上聯到一級配線架。語音系統分布、結構與數據系統類似，所不同的是兩個主配線架之間沒有互聯。從技術和邏輯 關系上看，可以認為六層與四五層的系統是平行、相對獨立的兩個星型拓?fù)浣Y(jié)構，二者均各自獨立接入公用電話網絡。這種特殊的結構是由用戶的要求所決定的。
